TSMC augmente ses investissements dans les usines de fabrication en Arizona de 100 milliards de dollars après un solide deuxième trimestre

Taiwan Semiconductor Manufacturing Co. a publié aujourd'hui des résultats pour le deuxième trimestre qui ont largement dépassé les attentes des analystes.

La société a également annoncé son intention d’agrandir son complexe de fabrication en Arizona. TSMC a l'intention de construire au moins quatre installations supplémentaires pour un coût de 100 milliards de dollars, ce qui portera son investissement total dans le site à 265 milliards de dollars.

Le bénéfice du fabricant de puces a bondi de 77 % sur un an au deuxième trimestre, pour atteindre 706,56 milliards de nouveaux dollars taïwanais, soit environ 21,89 milliards de dollars. Les analystes attendaient 632,64 milliards de dollars NT. L'augmentation de la rentabilité s'explique en partie par une augmentation du chiffre d'affaires de 36 % sur un an. TSMC a clôturé le trimestre avec un chiffre d'affaires de 39,45 milliards de dollars, soit un peu au-dessus de l'estimation du consensus.

Environ les deux tiers des revenus de l'entreprise provenaient de son segment de calcul haute performance, qui comprend les puces des centres de données. Ce segment est également celui qui connaît la croissance la plus rapide parmi les activités principales de TMSC : son chiffre d'affaires a augmenté de 20 % d'un trimestre à l'autre. Les ventes de puces pour smartphones, la deuxième source de revenus de l'entreprise, ont chuté de 4 %.

Les technologies de fabrication avancées de TSMC, les nœuds de l'ordre de sept nanomètres et moins, représentaient 77 % du chiffre d'affaires des plaquettes. Le procédé à cinq nanomètres de l'entreprise est le plus populaire avec une part de 33 % des ventes. La dernière technologie de fabrication de TSMC, le nœud N2 de deux nanomètres lancé l'année dernière, ne représente actuellement que 2 % de son chiffre d'affaires. Mais ce chiffre devrait augmenter considérablement dans les années à venir.

Deux des quatre usines de fabrication de l'Arizona que TSMC prévoit de construire dans le cadre de son nouveau plan d'investissement de 100 milliards de dollars utiliseront des nœuds de l'ordre de deux nanomètres et moins. Ils fonctionneront aux côtés d’une troisième usine N2 que l’entreprise a commencé à construire l’année dernière.

N2 est le premier nœud TSMC à présenter une conception de transistor à grille complète. La conception améliore l'efficacité énergétique et offre aux ingénieurs de puces davantage d'options de personnalisation que les architectures précédentes. De plus, N2 utilise de minuscules dispositifs de stockage d'énergie appelés condensateurs MIM pour optimiser le flux d'électricité dans les puces.

TSMC prévoit de proposer plusieurs versions de son procédé à deux nanomètres. Il existe une variante de centre de données appelée N2X qui consomme plus d'énergie que l'édition standard et offre des performances supérieures. En avril, l'entreprise a fait ses débuts une implémentation baptisée N2A et destinée au secteur automobile.

Les deux autres nouvelles usines que TSMC prévoit de construire en Arizona fabriqueront des composants d'emballage avancés. Ce sont des modules qui peuvent relier plusieurs puces en silicium en un seul processeur. TSMC n'a pas précisé lesquels de ses produits d'emballage avancés seront fabriqués dans les usines.

Le portefeuille d'emballages de la société se compose de deux technologies appelées SoIC et CoWoS. Le premier produit permet de relier plusieurs chiplets en les empilant les uns sur les autres. CoWoS, à son tour, connecte les puces en silicium en les plaçant côte à côte sur un substrat partagé. Plus tôt cette année, TSMC prévisualisé une prochaine mise à niveau CoWoS qui permettra de relier entre eux 10 grandes matrices de calcul et 20 piles HBM.

La société développe également plusieurs successeurs à son nœud de pointe de deux nanomètres. L'année prochaine, TSMC lancera un nœud de 1,6 nanomètre qui placera les circuits d'alimentation en énergie sous les transistors pour améliorer l'efficacité de la puce. La technologie devrait être suivie par deux processus baptisés A14 et A12.

TSMC augmentera ses dépenses en capital pour soutenir sa feuille de route d’ingénierie. La société a révélé aujourd'hui qu'elle prévoyait de dépenser entre 60 et 64 milliards de dollars en 2026, soit une augmentation significative par rapport aux 52 à 56 milliards de dollars qu'elle prévoyait auparavant. TSMC a également relevé ses prévisions de croissance du chiffre d'affaires pour l'ensemble de l'année à un peu plus de 40 %.

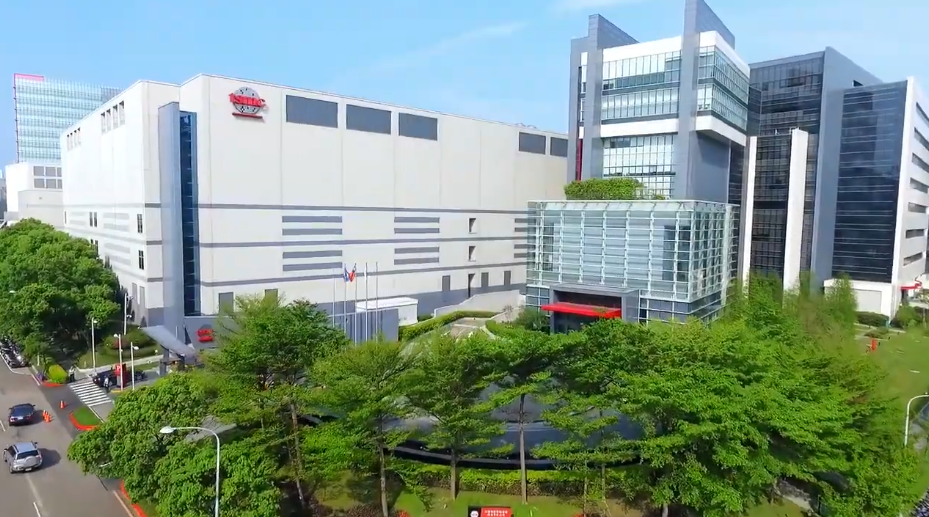

Photo : TSMC
